Главная страница

Главное меню

Закладка "Операции"

Сохранить ярлык — сохранение файла ярлыка для текущего состояния программы (карта, координаты центра). Сохранение ярлыков позволяет при запуске программы быстро перемещаться к нужной точке на карте.

Открыть — выбор файла для открытия его программой. Имеется список поддерживаемых типов файлов.

Увеличить — изменение масштаба карты в сторону увеличения. Имеется возможность назначить на эту операцию горячие клавиши.

Уменьшить — операция, обратная операции «Увеличить». Также поддерживаются горячие клавиши.

Перейти к… — переход к указанной точке.

Точка может быть указана как сохранённая метка, как название, выдаваемое для поиска сервисам Google или Яндекс, а также как географические координаты. Поддерживаются любые форматы ввода координат. Указывается масштаб, на который осуществляется переход. Переход к точке, найденной поисковыми системами, может также быть осуществлён с помощью Инструмента Перейти к заданному месту:

Измерить расстояние — измерение расстояния по прямой между указанными точками. Количество точек не ограничено. Расстояние измеряется между предыдущей и последующей точками, а также суммарное от начальной точки до конечной. Между соседними точками рисуются отрезки, и на экране появляется маленькое окошко, в котором можно удалить последнюю введённую точку (красная стрелка влево), а также скрыть либо показать надписи (страничка с зелёной стрелкой). Если надписи не скрыты, то возле каждой промежуточной точки появится надпись, указывающая расстояние от данной точки до предыдущей, а возле последней точки надпись «Всего: ХХХ км YYY м». При закрытии маленького окошка все надписи, точки и отрезки удаляются. Данная операция может быть выполнена также с помощью Инструмента Измерить расстояние.

Выделить — выделение областей на картах.

  • Прямоугольная область — указывается любой угол прямоугольника и с помощью перетаскивания и щелчка левой кнопкой мыши указывается противоположный угол. Если при перетаскивании удерживать клавишу Shift, то границы прямоугольника будут привязаны к сетке, включенной в меню Вид (к тайловой сетке, координатной или к сетке листов карт Генерального штаба).
  • Полигональная область — указываются точки, составляющие полигон. После указания второй точки полигона на экране появляется маленькое окошко, в котором можно удалить последнюю введённую точку (красная стрелка влево) либо завершить построение полигона (Ok). Полигон замыкается автоматически.
  • По координатам — указываются географические координаты левого верхнего и правого нижнего углов прямоугольной области.
  • Предыдущее выделение — возвращает ранее сделанное выделение.
  • Загрузить из файла — загружает ранее сохранённое в файл выделение.

Данная операция может быть выполнена также с помощью Инструмента Операции с выделенной областью:

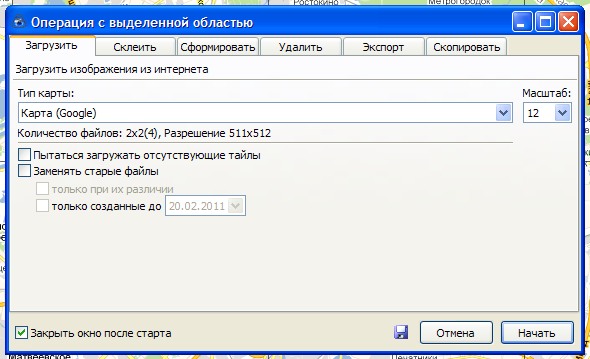

После того, как выделение создано или загружено, появляется окно «Операция с выделенной областью»:

Нажатие на иконку дискеты сохраняет текущее выделение в файл описания выделения с расширением .hlg

Выход — закрытие программы.

Закладка "Вид"

Панели – выбор отображаемых панелей инструментов.

Элементы интерфейса – выбор отображаемых элементов интерфейса.

Карта заполнения – с помощью выделения цветом показывает наличие и отсутствие в кэше программы тайлов, заполняющих область, ограниченную экраном дисплея.

Для текущей карты можно выбрать масштаб, для которого будет построена карта заполнения, либо отменить построение.

  • Формировать для… - выбор карты или слоя, для которых будет формироваться карта заполнения.

Отображать границы изображений – на экране отображаются границы тайлов и их номера по горизонтали и вертикали.

  • Нет – отменить отображение границ изображений.
  • Активный масштаб – отображать границы тайлов того масштаба, который в данный момент на экране. При изменении масштаба будут изменяться и границы.

Имеется также прямой выбор масштаба, начиная с текущего (активного) и пять уровней вверх.

Отображать бланковку карт ГШ – на экране отображаются границы листов карт Генерального Штаба.

Можно выбрать масштаб карт ГШ, для которого будут отображаться границы листов, либо отменить отображение.

Во весь экран – изображение карты занимает весь экран, панели инструментов скрываются. При перемещении указателя в верхнюю часть экрана панели инструментов появляются автоматически. Поддерживается горячая клавиша F11.

Перемещать к курсору – двойной щелчок по карте перемещает карту так, что указатель становится в центр экрана.

Брать карты из меньших масштабов - при отсутствии в кэше тайлов бОльшего масштаба происходит формирование тайлов бОльшего масштаба из тайлов меньшего масштаба. Качество изображения ухудшается!

Брать слои из меньших масштабов – та же опция, что и предыдущая, но касается не карт, а слоёв.

Анимация при масштабировании – визуальный эффект, плавное изменение масштаба.

Движение по инерции – визуальный эффект, плавная остановка карты после перемещения.

Азимутальное кольцо – отображение в центре экрана шкалы компаса.

Ночной режим (Инверсия цветов) – все цвета карты изменяются на инверсные. Поддерживается горячая клавиша Alt+N.

Отображать последнее выделение – отображение на экране контура последнего выделения.

Стрелка навигации – ?????

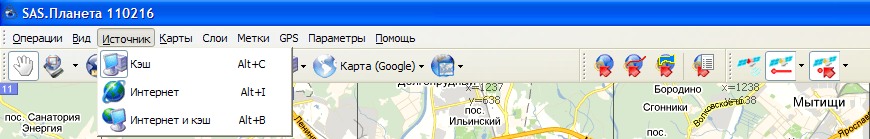

Закладка "Источник"

Кэш – тайлы, отображаемые на экране, берутся только из кэша. При отсутствии в кэше нужных тайлов будет отображаться пустое поле, если не отмечены опции «Брать карты/слои из меньших масштабов».

Интернет – тайлы, отображаемые на экране, берутся только из Интернета. Скачивание будет происходить независимо от наличия тайлов в кэше.

Интернет и кэш – тайлы, отображаемые на экране, берутся из кэша, а при их отсутствии скачиваются из сети.

Выбор Источника может быть также осуществлён с помощью Инструмента Источник:

Закладка "Карты"

Здесь список карт, для которых имеется возможность просмотра и скачивания.

Выбор карты может быть осуществлён также с помощью Инструмента Карты:

Закладка "Слои"

Здесь список слоёв, доступных для просмотра и скачивания.

Выбор слоя может быть осуществлён также с помощью Инструмента Слои:

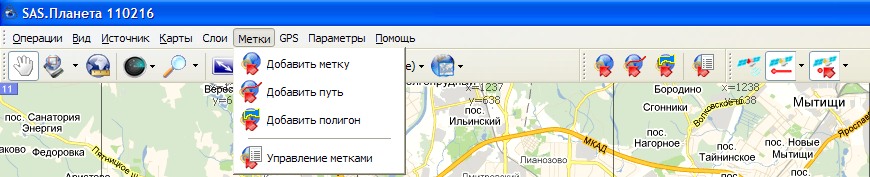

Закладка "Метки"

Добавить метку – добавление новой метки.

Добавить путь – добавление нового пути.

Добавить полигон – добавление нового полигона.

Управление метками – позволяет редактировать метки, изменять видимость меток на карте и проводить другие операции с метками.

Подробности в разделе Работа с метками.

Закладка "GPS"

Подключить приёмник – подключает GPS приёмник к программе.

Отображать трек – если отмечено, трек будет отображаться на карте.

Автоматически перемещать карту – если отмечено, карта будет перемещаться вслед за указателем.

Текущая позиция всегда в центре – если отмечено, положение указателя будет неизменным в центре экрана, а двигаться будет карта.

Сохранить трек – сохраняет трек в файл.

Сохранить трек в базе – сохраняет трек в базе данных меток.

Удалить трек – удаляет текущий трек.

Определить позицию по базовым станциям GSM сети – функция определения местоположения сотового телефона с помощью баз данных Google.

Закладка "Параметры"

Параметры карты – просмотр и изменение некоторых параметров текущей карты.

Настройки программы – это настройки программы.

Язык – выбор языка программы. Доступны два языка: русский и английский. Через «Настройки программы» доступно три языка: русский, английский и украинский.
